TP-G Serie

Rohrbündelwärmetauscher mit glatten Innenohren, Rohrbündel ziehbar oder fest eingeschweißt, Wärmetauscher rohrseitig bis zu 6 Zügen, Ausführung in vertikaler oder horizontaler Ausrichtung.
Das Kühlmedium (z.B. Wasser) wird standardmäßig durch die Rohre geführt.
Wir verfügen über standardisierte Baugrößen.
Sonderausführungen nach Kundenwunsch sind selbstverständlich möglich.

Material Innenrohr: SFCU, CuNi10Fe, CuNi30Fe, Stahl, Edelstahl
Drehteile: Stahl, Messing, Edelstahl
Anwendungen Wärmeaustausch:
Öl-Wasser
Wasser-Wasser
Luft – Wasser/Gas

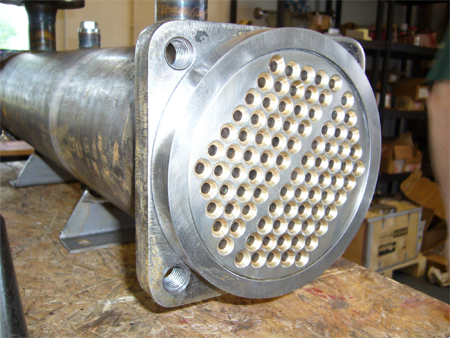

Glattrohrwärmetauscher in 2-Wege Ausführung auf der Wasserseite

  • Durchmesser: 152 mm
  • Länge: 1200 mm
  • Öl-Wasser Kühler
  • Betriebstemp: 200°C
  • Betriebsdruck: 10 bar
  • CuNi10Fe
  • Glattrohre

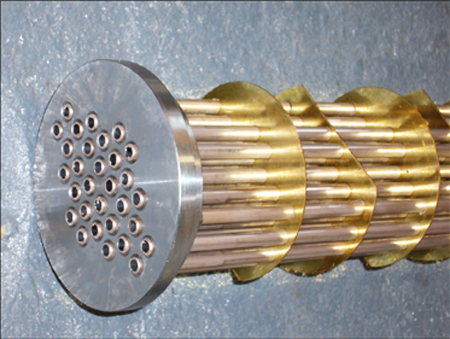

Glattrohrwärmetauscher, Rohrbündel mit Innenrohr CuNi10Fe und weitere technische Daten für Alternativausführungen

  • Rohrdurchmesser:6, 8, 12, 16 mm nahtlos oder längsnahtgeschweißt
  • Durchmesser Mantel:76 - 500 mm
  • Austauschfläche :0,2-100m2
  • Materialien: Stahl, Edelstahl, (oder kombiniert) in Abhängigkeit der Einsatzbedingungen, Korrosionsanfälligkeit & Druck
  • Betriebsdruck: 16 bar to 100 bar
  • Betriebstemperatur: 100° C mit Perbunan Dichtungen 220° C mit Viton Dichtungen bei höheren Temperaturen Sonderdichtungen
  •
