TA-G Serie

Rohrbündelwärmetauscher mit außen berippten Rohren, Rohrbündel ziehbar oder fest eingeschweißt, Wärmetauscher rohrseitig bis zu 6 Zügen, Ausführung in vertikaler oder horizontaler  Ausrichtung.
Durch die außen berippten Innenrohre kann die Oberfläche zum Wärmeaustausch je nach Rippenhöhe vergrößert werden, welches den Wirkungsgrad des Wärmeaustauschs verbessert.
Das Kühlmedium (z.B. Wasser) wird standardmäßig durch die Innenrohre geführt.
Wir verfügen über standardisierte Baugrößen.

Sonderausführungen nach Kundenwunsch sind selbstverständlich möglich.
Material Innerohr: SFCU, CuNi10Fe, CuNi30Fe
Drehteile: Stahl, Messing
Anwendungen Wärmeaustausch:
Öl-Wasser
Luft – Wasser/Gas

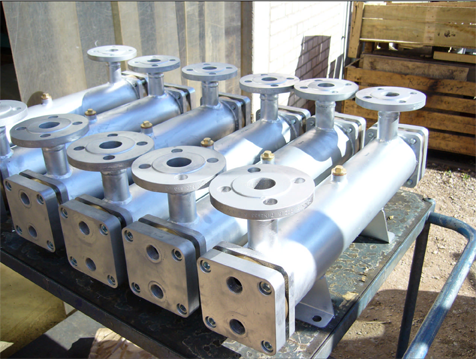

Rohrbündelwärmetauscher für die Anwendung Thermalöl - Wasser

  • Durchmesser: 115 mm
  • Länge: 900 mm
  • Öl-Wasser Kühler
  • Betriebstemperatur: 200 °C

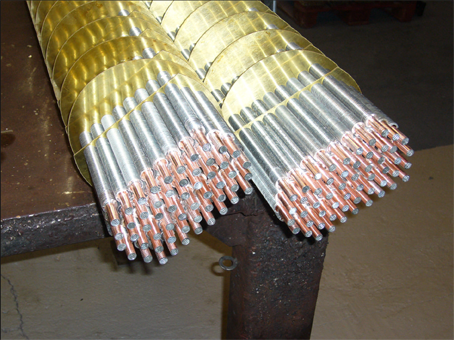

Rohrbündel für die Anwendung Härteöl - Wasser

  • Durchmesser: 194 mm
  • Länge: 900-1300 mm
  • Öl-Wasser Kühler
  • Betriebstemp: 200°C
  • Verzinnte Rohre

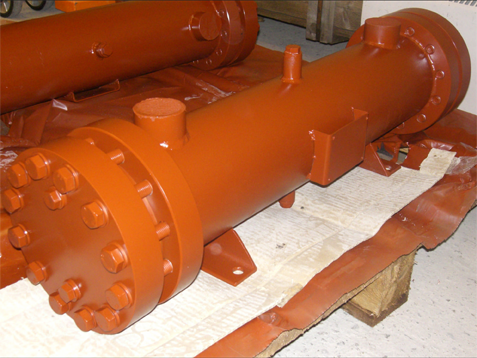

Wärmetauscher für mantelseitigen Betriebsdruck von 64 bar.

  • Durchmesser: 152 mm
  • Länge: 830 mm
  • Öl-Wasser Kühler
  • Betriebstemp: 90°C
  • Betriebsdruck: 80 bar
  • CuNi10Fe
  • Rippenrohre
